Задание по инженерной графике из раздела "Строительное черчение"
Список чертежей комплекта: План первого этажа, фасад, разрез 2-2.

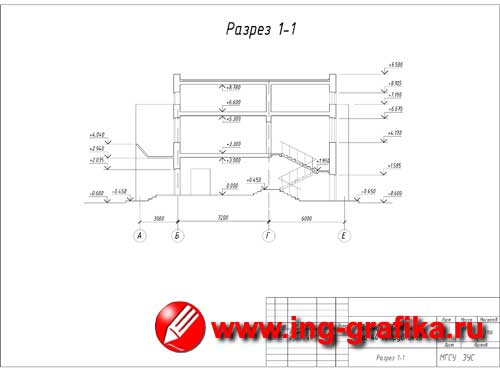

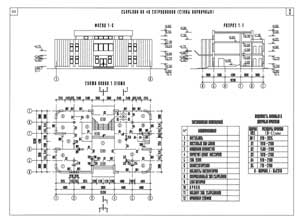

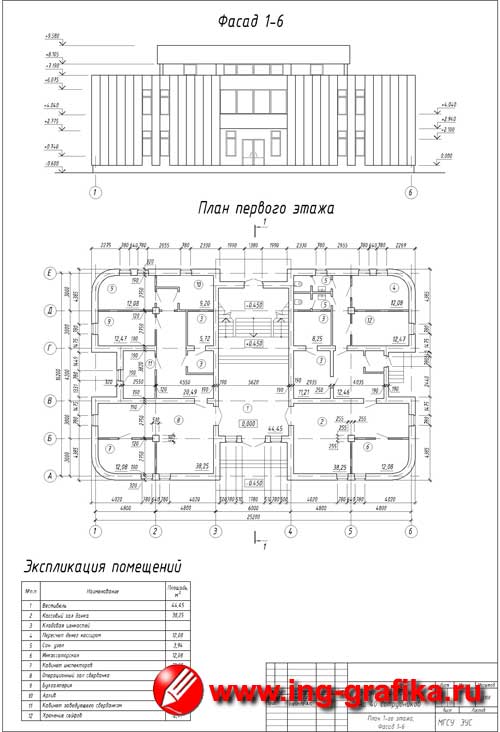

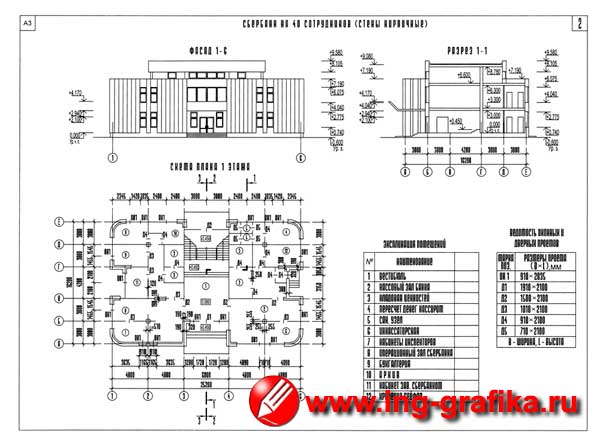

Сберегательный банк на 40 сотрудников с кирпичными стенами толщиной 640 мм. Проект состоит из двух листов формата А2 и А3. На первом листе выполнен фасад здания в осях 1-6 и план первого этажа, с нанесением размеров, нумерацией помещений и экспликацией.На втором листе выполнен разрез здания по лестничной клетке.
Лист 1 | Лист 2
В стоимость покупки входит небольшая доработка по желанию покупателя (перевод чертежей в Компас, изменение разреза, заполнение основной надписи, изменение слоев и шрифтов).
Стоимость комплекта чертежей составляет всего 25 % от его реальной стоимости! Дешевле не найдете!
Очень важно! После оплаты обязательно перейдите по ссылке "Вернуться на сайт продавца" для того, что бы скачать оплаченные чертежи. Смотри пример
|
