Магазин (стены кирпичные)

Задание по инженерной графике из раздела "Строительное черчение"

Список чертежей комплекта: План первого этажа, фасад, разрез 2-2.

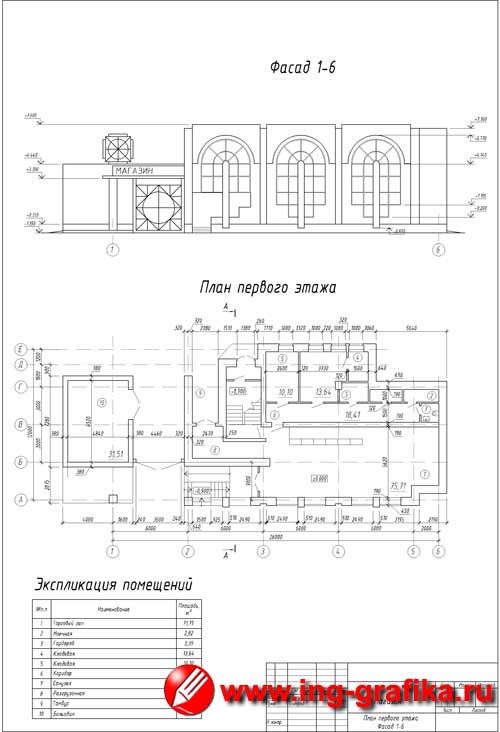

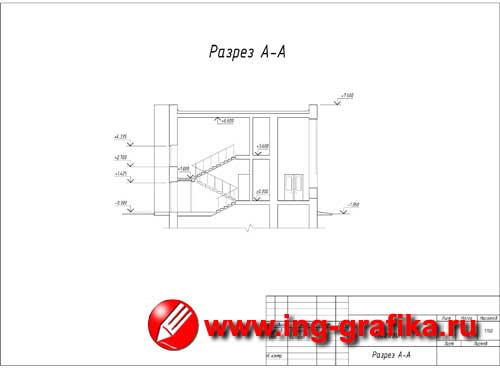

Магазин с кирпичными стенами толщиной 640 мм. Чертежи выполнены в программе AutoCad. На листах выполнены: фасад 1-6 (со всеми высотными отметками), план первого этажа (привязка окон и дверей, внутренняя цепочка размеров, маркировка помещений с экспликацией), разрез (с нанесением высотных отметок)

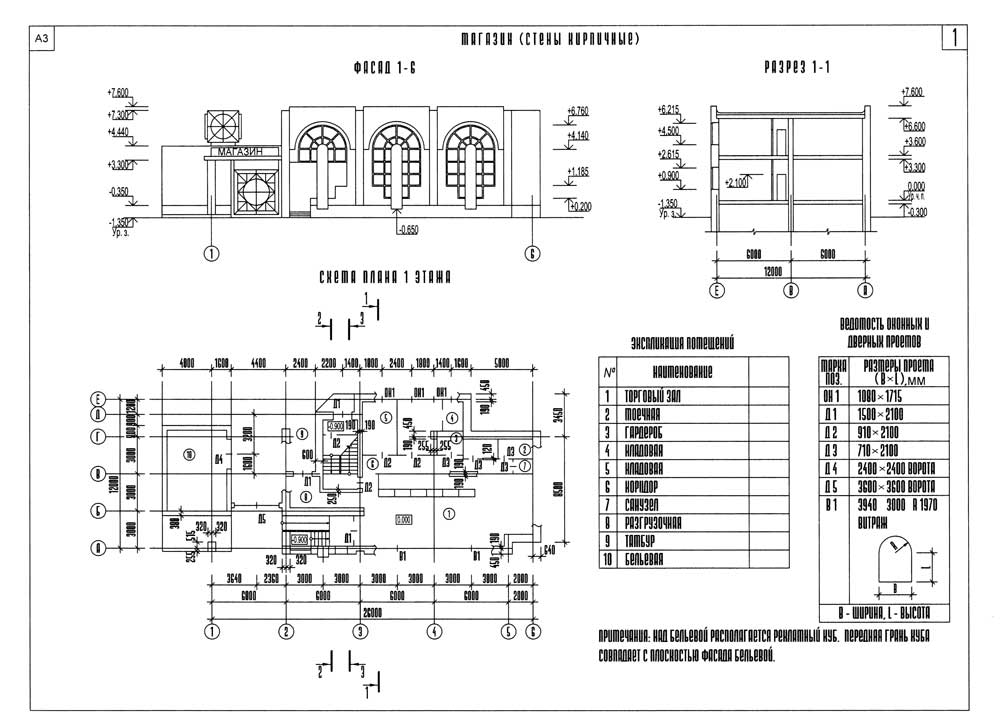

Магазин (стены кирпичные) :: На изображении - задание на проект, выдаваемое на кафедре

Лист 1  |  Лист 2

В стоимость покупки входит небольшая доработка по желанию покупателя (перевод чертежей в Компас, изменение разреза, заполнение основной надписи, изменение слоев и шрифтов).

Стоимость комплекта чертежей составляет всего 25 % от его реальной стоимости! Дешевле не найдете!

Скачать чертежи: Магазин (стены кирпичные)

Очень важно! После оплаты обязательно перейдите  по ссылке "Вернуться на сайт продавца" для того, что бы скачать оплаченные чертежи. Смотри пример
