Приемы нанесения размеров - выносные линии и форма стрелок
Рейтинг пользователей: / 24
ХудшийЛучший

Как правильно оформить чертеж и нанести размеры рассказывается на занятиях инженерной графики. Одним из первых и главных требований к рабочему чертежу является правильность изображения детали. Вторым по важности требованием есть правильность нанесения размеров. Размеры обязательно наносятся так, чтобы была возможность по ним изготовить деталь.

На чертеж должны наноситься все необходимые размеры. Если отсутствует хотя бы один размер - чертеж можно считать непригодным. При чтении чертежей, нанесенные размеры не должны вызывать никаких вопросов. Когда читают чертеж, его автор, как правило, этого не должен видеть. Черчение не является особо трудным предметом, но и требует определенных знаний. Главное, это соблюдать

правила оформления чертежей.

Размеры наносят в миллиметрах. Каждый размер должен быть нанесен только один раз. Если случается повторение, это считается ошибкой.
Существует несколько правил нанесения размеров на чертеж.
Когда наносятся размеры прямолинейных отрезков, размерные линии проводятся параллельно к отрезкам на расстоянии от 6 до 10 мм. Размерные линии принято размещать вне контура изображения. Запрещен случай пересечения размерных и выносных линий.

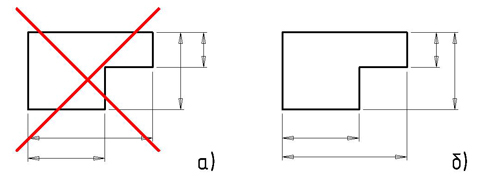

Ниже показан пример, как правильно можно нанести размеры на чертеж (рисунок 1,б).





Как видно из рисунка, размещение размеров нужно осуществлять по возрастанию. Таким образом автоматически уменьшится количество пересеченных размерных линий. Рекомендуется размерные линии размещать снизу или справа от изображения.
Если невозможно с одной из сторон изображения провести выносные линии, то размерную линии проводят не полностью. При нанесении размерных линий диаметров окружностей допускается их обрыв. Пример, как правильно можно обрывать линии показан на рисунке 2(а,б).




На рисунке видно, что если основные линии пересекают стрелку, то их прерывают. Размеры стрелок нужно наносить в зависимости от толщины основной линии s (рисунок 2,в). Длина стрелки должна быть в пределах (6÷10)s, а ширина - 2s. Обязательно, чтобы выносные линии выступали за размерную на 1-5 мм.

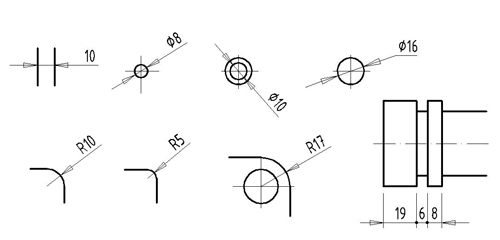

Если основные линии расположены очень близко друг от друга, то стрелки тут наносятся снаружи. Также делают в случае нанесения размера радиуса окружности. Если нет возможности разместить стрелки из-за маленького расстояния между выносными линиями, то допускается замена стрелок на точки и штрихи.
