При оформлении различных схем, записок или чертежей нужно строго соблюдать определенные размеры, которые соответствуют установленным стандартам ЕСКД.
Приняты они в 1968 году и состоят из трех классификационных групп. Последнее изменение, которое касается установленных стандартов, принято в начале 2006 года, в котором описываются все размеры, применяемые при проектировании.
Основные форматы чертежей

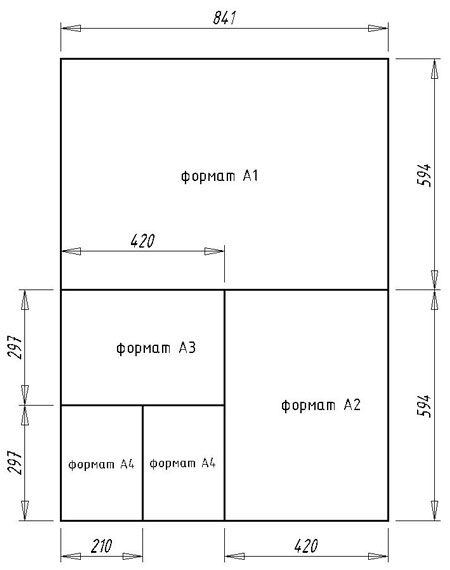

А0 является исходным форматом, а его размеры равны 1189х841 мм, что соответствует одному кв.м. Все остальные форматы получаются именно из формата А0, путем его обычного деления на две совершенно равные части параллельно меньшей стороне. Обычно используют 5 форматов: А0, А1, А2, А3 и А4, но при необходимости также допускается применение листов размерами 148х210 мм, которые соответствуют формату А5.

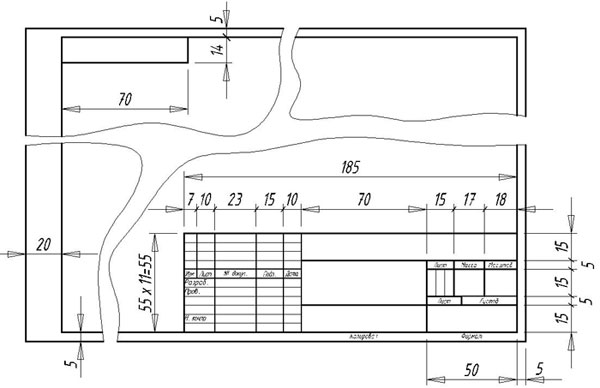

Рамка чертежа на формате
В заключение отметим, что иногда проектировщики подбирают такой размер документа, в который оптимально вписывается необходимая информация, но он не соответствует ни одному из вышеперечисленных форматов, все же следует, без необходимости, придерживаться ГОСТ.
На нашем сайте Вы можете скачать файл с начерченными форматами и основными надписями в них. Файл разработан в программе AutoCad.
|
