Основная надпись
Рейтинг пользователей: / 70
ХудшийЛучший

Любая конструкторская документация, как текстовая, так и графическая имеет основную надпись, расположенную в правом нижнем углу чертежа. Ее форма, размеры и содержание четко определены ГОСТом 2.104-68. Размеры основной надписи производственных чертежей имеют длину — 185 миллиметров, высоту — 55 миллиметров (см. рис. 1 «а»).

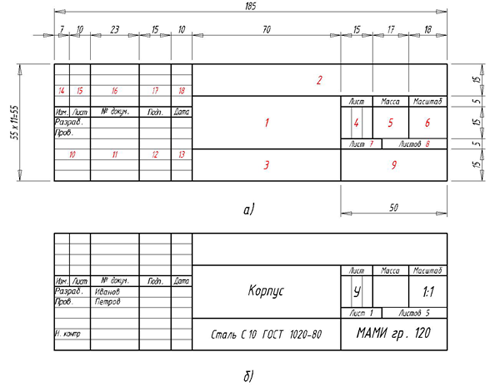

Рис.1 Основная надпись на чертежах

Графам основной надписи присвоены номера (см. рис. 1 «а»), в которых записываются:
1. Наименование задания или выполняемой детали.
2. Указывают шифр (код документа, номер зачетной книжки, номер задания, номер группы).
3. Обозначение материала детали.
4. Литера (не обязательна к заполнению).
5. Масса изделия в килограммах (не обязательна к заполнению).
6. Масштаб.
7, 8. Графа для нумерации листов графического документа (исключительно для производственных чертежей).
9. Наименование организации, изготовившей документ.
10. Функции исполнителей документа («чертил», «проверил»).
11. Указываются фамилии исполнителей.
12. 14-18 (исключительно для производственных чертежей).
13. Дата изготовления документа.
19. Графа заполняется для удобства проверки учебных чертежей (№ задания и вариант).

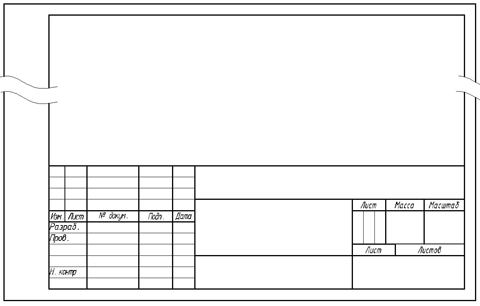

Следует отметить, что на листах формата А4, основная надпись располагается, как правило, вдоль короткой стороны чертежа (см. рис. 2), в отличие от остальных форматов где ее размещение зависит от позиционирования изображения детали (изделия).

Формат А4

Рис. 2 Основная надпись на формате А4


На нашем сайте Вы можете скачать файл с начерченными форматами и основными надписями в них. Файл разработан в программе AutoCad.

Скачать шаблон формата с основной надписью в AutoCad
