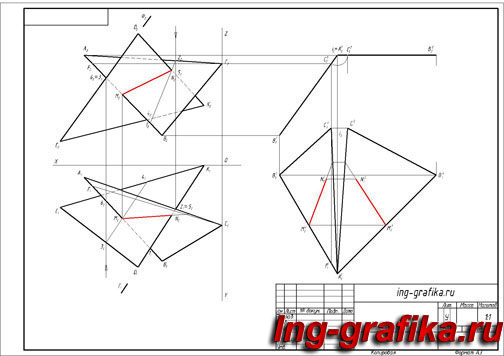

Задача №1
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения треугольника АВС и EDK и показать видимость их в проекциях. Определить натуральную величину треугольника АВС.

Задача №1 :: Пересечение плоскостей АВС и EDK



Выбрать свой вариант и скачать задачу

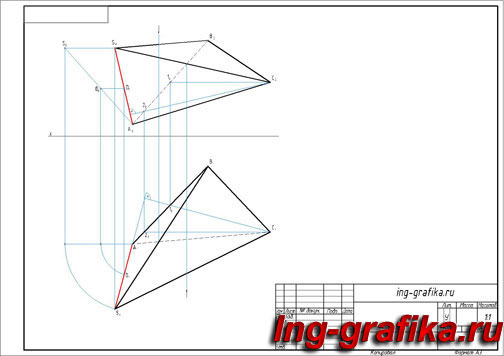

Задача №2
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить проекции пирамиды, основанием которой является треугольник АВС, а ребром SA определяют высоту пирамиды h.

Задача №2 :: Построение проекции пирамиды

Выбрать свой вариант и скачать задачу


Задача №3
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения пирамиды с прямой призмой.

Задача №3 :: Построить линию пересечения пирамиды с прямой призмой

Выбрать свой вариант и скачать задачу

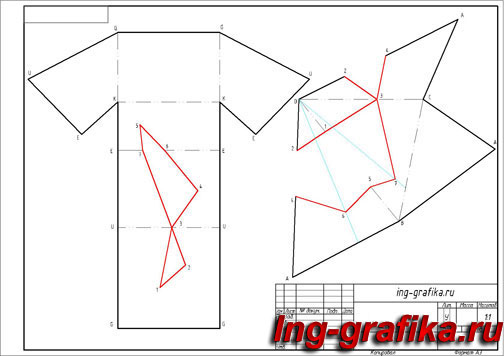

Задача №4
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить развертки пересекающихся многогранников - прямой призмы с пирамидой. Показать на развертках линию их пересечения.

Данная задача выплняется на основании решения задачи №3. По итогам построения линии пересечения, в предыдущей задаче, строятся развертки двух геометрических тел ( призмы и пирамиды).

Задача №4 :: Построить развертки пересекающихся многогранников

Выбрать свой вариант и скачать задачу

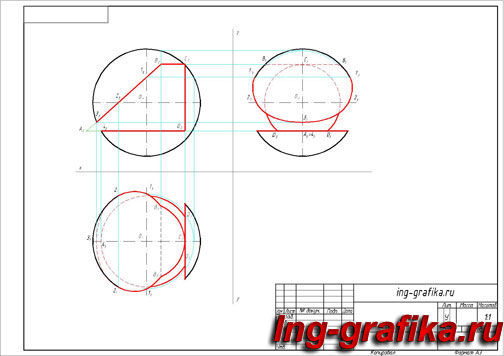

Задача №6
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: На трехпрекционном чертеже построить недостающие проекции сквозного отверстия в сфере заданного радиуса R. Отверстие задано вершинами А, В, С, D.

Задача №6 :: Построение отверстия в сфере

Выбрать свой вариант и скачать задачу

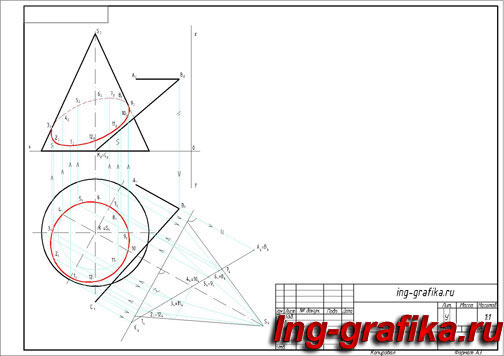

Задача №7
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения конуса вращения плоскостью АВС общего положения

Задача №7 :: Пересечение конуса вращения плоскостью общего положения

Выбрать свой вариант и скачать задачу


Задача №8
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения конуса вращения с цилиндром вращения.

Задача №8 :: Пересечение конуса вращения с цилиндром вращения

Выбрать свой вариант и скачать задачу




Задача №10
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения фронтально-проецирующего цилиндра вращения с поверхностью открытого тора (кольцо).

Задача №10 :: Пересечение цилиндра вращения с тором

Выбрать свой вариант и скачать задачу




Задача №11
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения фронтально-проецирующего цилиндра вращения с поверхностью наклонного конуса с круговым основанием.

Задача №11 :: Пересечение цилиндра вращения с наклонным конусом

Выбрать свой вариант и скачать задачу


Задача №12
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения закрытого тора с поверхностью наклонного цилиндра вращения. Заданные поверхности имеют общую фронтальную плоскость симетрии.

Задача №12 :: Пересечение закрытого тора с наклонным цилиндром

Выбрать свой вариант и скачать задачу

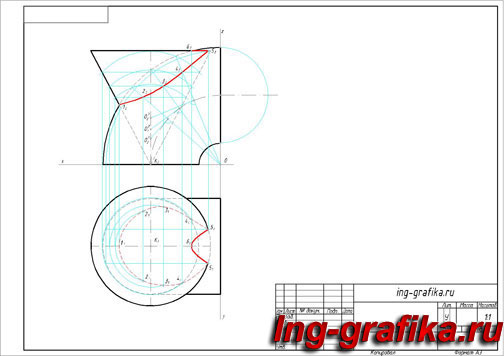

Задача №13
Москва "ВЫСШАЯ ШКОЛА" 1990г

Задание: Построить линию пересечения конуса с поверхностью открытого тора (кольца).

Задача №13 :: Пересечение конуса с поверхностью закрытого тора

Выбрать свой вариант и скачать задачу






Примечание: Если Вы выбираете способ оплаты электронными деньгами, то после оплаты обязательно перейдите по ссылке "Вернуться в магазин Onpay" для того, что бы скачать оплаченную задачу
