Задача №1
Инженерная графика - МЧС России 2008г Санкт-Петербург

Задание: Построить три вида детали (вид спереди, вид сверху, вид слева) с необходимыми разрезами.

Для того, что быскачать свой вариант задачи,  посмотрите изображение с вариантами заданий ниже.

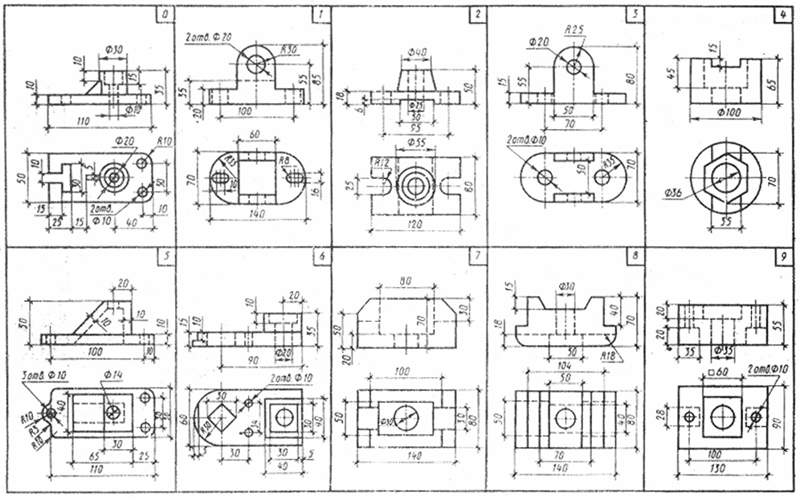

Варианты заданий к задаче №1

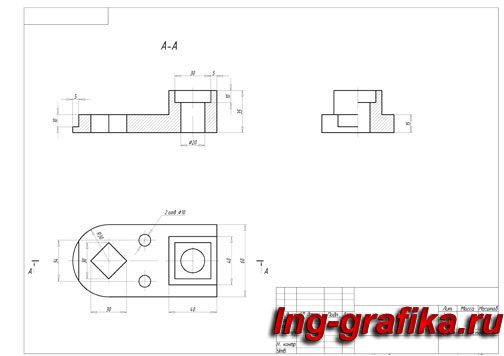

Пример выполнение первого листа  задачи.

Задача №1 :: Построить три вида детали с разрезами

Выбрать свой вариант и скачать задачу



Задание: Построить аксонометрическую  проекцию этой детали

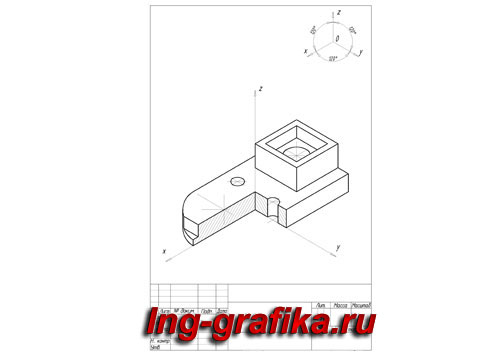

Пример  выполнения второго  листа задачи.

Задача №1 :: Построение аксонометрии детали



Выбрать свой вариант и скачать задачу
